Installazione navigatore Dynapad a touch screen su Audi A4 senza MMI

Per espandere, migliorare e completare l'impianto originale di molti modelli Audi tra cui la A4, non dotati di sistemi MMI ma equipaggiati con autoradio Concert o Sinphony e monitor a colori, è possibile reperire oggi sul mercato un'ampia varietà di modelli tra i quali i più noti, o meglio i più distribuiti, sono sicuramente i sistemi Dynapad e Navipad, sistemi di navigazione caratterizzati dalla diversa filosofia di funzionamento nonché dall'impiego di una divergente tecnologia a cui è affiancato un folto gruppo di prodotti no brand, di chiara fabbricazione cinese, i quali forniscono similari funzioni con le medesime sorgenti, più o meno, ma comunque tutti dotati di navigatore anche se con differenti software.

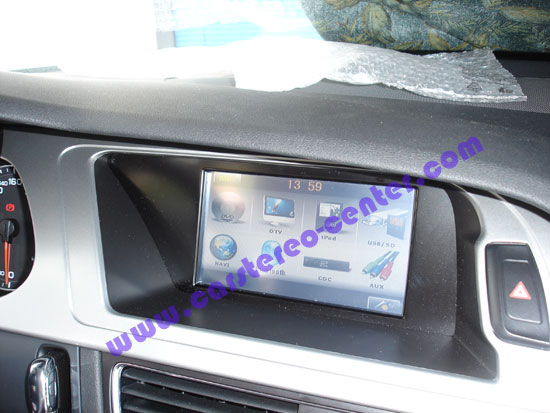

Navigatore con controllo touch screen per monitor Audi

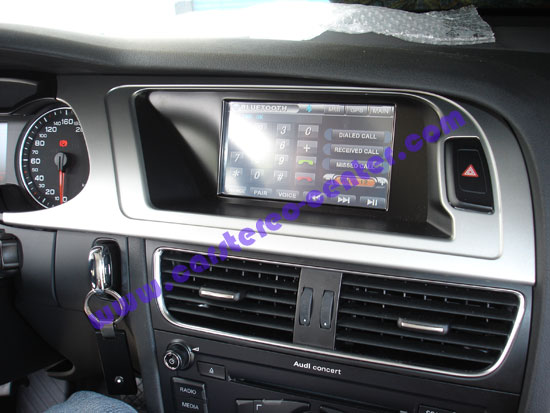

L'aspetto più rilevante della tipologia di prodotti riconducibile al Dynapad è sicuramente il mantenimento dell'impianto originale Audi, apparato radio e amplificatore non vengono toccati, solo il monitor è oggetto di attenzione in quanto al stesso viene aggiunto apposito pannello touch screen per controllare tutte le sorgenti messe a disposizione dall'unità centrale, un box solitamente dotato di un lettore DVD\Divx, un lettore di schede SD nel quale nativamente è presente un software di navigazione ma che permette la riproduzione anche di file audio e video, una porta per chiavette USB, cavo per controllo iPod ( non iPhone ) ed un modulo bluetooh il quale però generalmente da un lato offre una limitata compatibilità con i profili BT più diffusi ma dall'altra garantisce sempre la disponibilità del sistema A2DP per l'utilizzo dello streaming audio.

Installazione Navigatore su A4 senza MMI

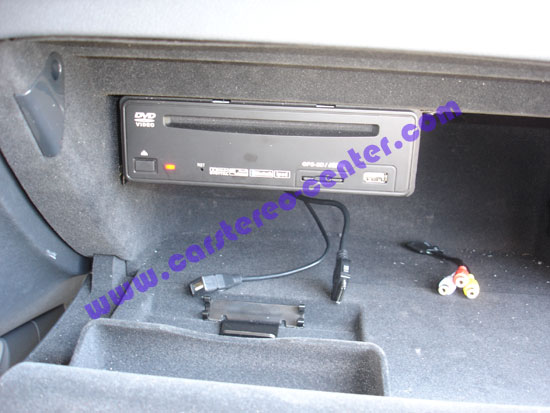

Al contrario dei modelli Navipad in cui il monitor originale della Audi A4 ( ma anche della A5 e della Q5 ) viene sostituito con quello fornito ed in cui ogni connessione avviene dietro lo stesso, nei sistemi come il Dynapad è presente una unità centrale separata di dimensione 1DIN da installare solitamente nel cassetto porta oggetti lato passeggero e al quale fanno capo tutte le funzioni e tutte le sorgenti. I collegamenti, di tipo Plug&Play, richiedono il passaggio di cavi da e per il monitor oltre alle normali derivazione per alimentazione, antenna GPS, microfono viva voce e altopralante per le indicazioni del navigatore. Le maggiori criticità nell'installazione del Dynapad risiedono nello smontaggio dell'impianto originale dell'Audi A4 e nel corretto posizionamento dei componenti a filo, tra questi particolare attenzione va posta nella definizione del punto in cui locare il microfono se si vuole massimizzare la bontà delle comunicazioni senza mani.
